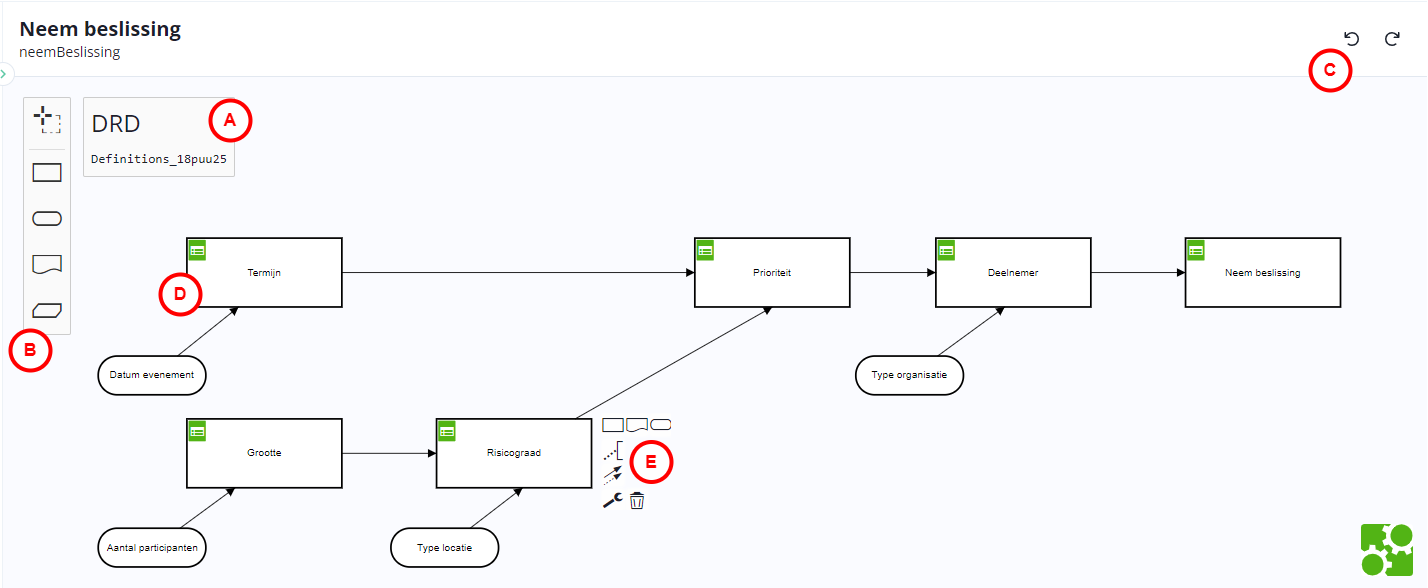

Beslissingsdiagram editor functionaliteiten

A

Label beslissingsdiagram met zijn unieke key.

B

Panel met werkgebiedtools:

• Activate lasso tool: laat toe om meerdere elementen samen te selecteren en te verslepen.

• Create decision: staat voor beslissing via beslissingstabel of expressie.

• Create input data: staat (puur informatief, niet functioneel) voor data input

• Create knowledge source: staat (puur informatief, niet functioneel) voor de bron van inhoudelijke kennis (kan bijvoorbeeld een persoon zijn).

• Create knowledge model: staat (puur informatief, niet functioneel) voor inhoudelijke kennis (logica die niet in de applicatie zit, maar die wel geborgd is binnen de business).

C

Screen header met:

• Naam en key beslissingstabel vanwaaruit je het diagram hebt aangemaakt (links).

• Maak ongedaan en Opnieuw uitvoeren iconen (rechts).

D

Via het groene of blauwe icoontje kan je doorklikken ofwel naar de beslissingstabel editor, ofwel naar de beslissingsexpressie editor.

E

Na selectie van een specifiek element in het werkgebied, krijg je een context menu met daarin een aantal tools.

• Create new decision, knowledge source or input data: vanuit het geselecteerde element een nieuw element toevoegen.

• Annotatie toevoegen: stippellijn … met [ stelt je in staat om een notitie aan te maken.

• Pijl: stelt je in staat om twee elementen met elkaar te verbinden en zo de beslissingsstroom binnen het diagram vorm te geven.

• Wrench icon: verander het elementtype.

• Dustbin icon: verwijder het element.
