Wat is een workflow?

Concept

Een workflow of BPMN-procesdefinitie is de template waarop een individueel proces binnen de dienstverlening gebaseerd is. In Camunda termen spreken we ook wel van een process definition waarvan unieke process instances afgeleid zijn.

Workflow template

In de Studio workflow editor kun je workflows aanmaken volgens de BPMN (Business Process Model & Notation) specificatie. Een workflow is dus opgebouwd uit gestandaardiseerde bouwstenen, bekend als BPMN-elementen. Binnen elk dossiertype heb je meestal één hoofdworkflow (ook wel hoofdproces genoemd) en een paar hulpworkflows (called workflows) die je vanuit de hoofdworkflow kan aanspreken. Verder is het ook mogelijk om binnen een workflow een subworkflow (ook wel aanduid als subproces) te nesten.

Conceptueel diagram

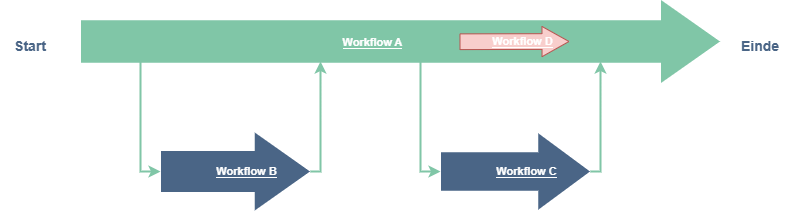

Workflow A vertegenwoordigt het hoofdproces. Workflow B en workflow C zijn called workfows. Workflow D is een subworkflow (subproces).

BPMN-elementen

De Camunda engine binnen Skryv verwerkt workflows die opgesteld zijn volgens de BPMN 2.0 specificatie. De workflow is opgebouwd uit verschillende types bouwstenen, elk met hun eigen betekenis en eigenschappen. Bovenop de standaard specificaties heeft Camunda aan elk element nog een aantal extra eigenschappen of extensies toegevoegd die zorgen voor een correcte uitvoerbaarheid. Onderstaande tabel toont de belangrijkste elementtypes. Binnen deze types zijn er nog heel wat subtypes beschikbaar. Klik telkens door op de link voor meer informatie.

Element type	Symbool (voorbeeld)	Uitleg
Events		Een event markeert een gebeurtenis binnen het proces.
Taken		Een taak is een activiteit dat een stuk werk vertegenwoordigt.
Flows		Een flow bepaalt de volgorde en opeenvolging van elementen binnen de workflow.
Gateways		Een gateway laat toe om meerdere paden binnen je workflow te definiëren.
Call activities		Een call activity is een activiteit waarmee je een tweede proces (hulpproces) kan oproepen.
Subprocessen		Een subproces is een proces dat genest zit binnen het hoofdproces. Dit laat toe om gelaagd te werken en zo de leesbaarheid van het geheel te bewaken.

Over BPMN is heel wat informatie te vinden in boeken en op het internet. Deze Skryv documentatiesite bevat alvast de belangrijkste informatie om je op weg te helpen. Voor wie meer wil leren, is er onderaan deze pagina een lijst met verdere hulpbronnen.

Voorbeeld

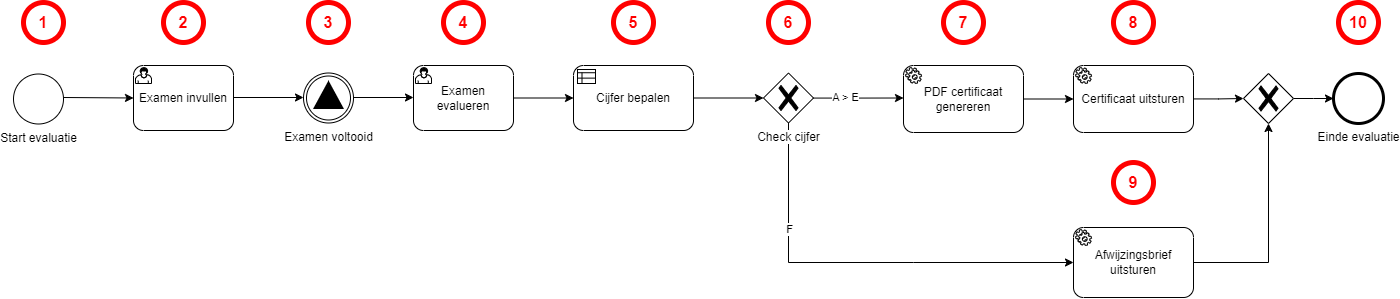

Hieronder vind je een voorbeeld van een basis BPMN-workflow. Het beschrijft het proces van een evaluatie.

Step	BPMN-element	Beschrijving
1	Start event	Markeert de start van de evaluatie.
2	Gebruikerstaak	De leerling vult het examen in.
3	Intermediate signal event	Mijlpaal bereikt: de leerling heeft het examen afgerond.
4	Gebruikerstaak	De docent corrigeert het door de leerling ingevulde examen.
5	Business decision task	Er wordt een cijfer gegeven op basis van het aantal fouten dat de leerling heeft gemaakt.
6	Exclusive gateway	De flow splitst zich op. Als het cijfer tussen A en E ligt, wordt de bovenste tak genomen. Als het cijfer F is, wordt de onderste tak genomen.
7	Service taak	Er wordt een certificaat gegenereerd met de naam van de leerling, het behaalde cijfer en de datum van afgifte.
8	Service taak	Het certificaat wordt via een e-mailservice naar de student gestuurd.
9	Service taak	Een afwijzingsbrief wordt via een e-mailservice naar de student gestuurd.
10	End event	De evaluatie wordt als voltooid beschouwd.

Formaat

BPMN processen worden opgeslagen in XML-bestanden met de naamextensie .bpmn, die kunnen worden geïnterpreteerd en uitgevoerd door de workflow engine in de applicatie. Voorbeeld hieronder.

CODE

<?xml version="1.0" encoding="UTF-8"?>
<bpmn:definitions xmlns:bpmn="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:dc="http://www.omg.org/spec/DD/20100524/DC" xmlns:di="http://www.omg.org/spec/DD/20100524/DI" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:camunda="http://camunda.org/schema/1.0/bpmn" id="Definitions_10ft502" targetNamespace="http://bpmn.io/schema/bpmn" exporter="Camunda Modeler" exporterVersion="3.7.3">
  <bpmn:process id="scenarioA" name="scenarioA" isExecutable="true">
    <bpmn:startEvent id="Event_0a8folm">
      <bpmn:outgoing>Flow_1qh3d00</bpmn:outgoing>
    </bpmn:startEvent>
    <bpmn:exclusiveGateway id="Gateway_0nce1bh">
      <bpmn:incoming>Flow_1qh3d00</bpmn:incoming>
    </bpmn:exclusiveGateway>
    <bpmn:sequenceFlow id="Flow_1qh3d00" sourceRef="Event_0a8folm" targetRef="Gateway_0nce1bh" />
    <bpmn:sequenceFlow id="Flow_1dmvock" sourceRef="Event_0t9o0j2" targetRef="Activity_1ae6ept" />
    <bpmn:sequenceFlow id="Flow_0eb5g44" sourceRef="Activity_1ae6ept" targetRef="Activity_0xhd2fb" />
    <bpmn:sequenceFlow id="Flow_02h0om8" sourceRef="Activity_0xhd2fb" targetRef="Event_19kal67" />
    <bpmn:endEvent id="Event_19kal67">
      <bpmn:incoming>Flow_02h0om8</bpmn:incoming>
      <bpmn:terminateEventDefinition id="TerminateEventDefinition_0i4uw7j" />
    </bpmn:endEvent>
    <bpmn:serviceTask id="Activity_0xhd2fb" name="Send email" camunda:modelerTemplate="com.camunda.example.MailTask" camunda:expression="${mailService.sendEmail(execution)}">
      <bpmn:extensionElements>
        <camunda:inputOutput>
          <camunda:inputParameter name="emailReceivers">info@skryv.be</camunda:inputParameter>
          <camunda:inputParameter name="emailSubject">New request</camunda:inputParameter>
          <camunda:inputParameter name="emailTemplate">email</camunda:inputParameter>
        </camunda:inputOutput>
      </bpmn:extensionElements>
      <bpmn:incoming>Flow_0eb5g44</bpmn:incoming>
      <bpmn:outgoing>Flow_02h0om8</bpmn:outgoing>
    </bpmn:serviceTask>
    <bpmn:userTask id="Activity_1ae6ept" name="Fill in form">
      <bpmn:incoming>Flow_1dmvock</bpmn:incoming>
      <bpmn:outgoing>Flow_0eb5g44</bpmn:outgoing>
    </bpmn:userTask>
    <bpmn:startEvent id="Event_0t9o0j2" name="Start request">
      <bpmn:outgoing>Flow_1dmvock</bpmn:outgoing>
      <bpmn:messageEventDefinition id="MessageEventDefinition_1vmygoo" messageRef="Message_3ddqsj2" />
    </bpmn:startEvent>
  </bpmn:process>
  <bpmn:message id="Message_2383vfl" name="startFlow" />
  <bpmn:message id="Message_3ddqsj2" name="startRequest" />
  <bpmndi:BPMNDiagram id="BPMNDiagram_1">
    <bpmndi:BPMNPlane id="BPMNPlane_1" bpmnElement="scenarioA">
      <bpmndi:BPMNEdge id="Flow_02h0om8_di" bpmnElement="Flow_02h0om8">
        <di:waypoint x="390" y="240" />
        <di:waypoint x="452" y="240" />
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge id="Flow_0eb5g44_di" bpmnElement="Flow_0eb5g44">
        <di:waypoint x="230" y="240" />
        <di:waypoint x="290" y="240" />
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge id="Flow_1dmvock_di" bpmnElement="Flow_1dmvock">
        <di:waypoint x="78" y="240" />
        <di:waypoint x="130" y="240" />
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge id="Flow_1qh3d00_di" bpmnElement="Flow_1qh3d00">
        <di:waypoint x="488" y="880" />
        <di:waypoint x="560" y="880" />
        <di:waypoint x="560" y="965" />
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNShape id="Event_0a8folm_di" bpmnElement="Event_0a8folm">
        <dc:Bounds x="452" y="862" width="36" height="36" />
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape id="Gateway_0nce1bh_di" bpmnElement="Gateway_0nce1bh" isMarkerVisible="true">
        <dc:Bounds x="535" y="965" width="50" height="50" />
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape id="Event_0mf2ws2_di" bpmnElement="Event_19kal67">
        <dc:Bounds x="452" y="222" width="36" height="36" />
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape id="Activity_1notw23_di" bpmnElement="Activity_0xhd2fb">
        <dc:Bounds x="290" y="200" width="100" height="80" />
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape id="Activity_1ku1au7_di" bpmnElement="Activity_1ae6ept">
        <dc:Bounds x="130" y="200" width="100" height="80" />
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape id="Event_0pz1zhs_di" bpmnElement="Event_0t9o0j2">
        <dc:Bounds x="42" y="222" width="36" height="36" />
        <bpmndi:BPMNLabel>
          <dc:Bounds x="30" y="265" width="64" height="14" />
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNShape>
    </bpmndi:BPMNPlane>
  </bpmndi:BPMNDiagram>
</bpmn:definitions>
