Event eigenschappen

Algemene event eigenschappen

Eigenschap	Beschrijving
ID	Unieke referentie voor dit event.
Naam	Gebruiksvriendelijke naam voor dit event. Weergegeven in de workflow editor.
Asynchronous before	Zie asynchroniciteit.
Asynchronous after	Zie asynchroniciteit.
Element documentation	Volledige beschrijving van het element als de `Naam` van het element onvoldoende informatie biedt. Daarnaast kan hier alle informatie worden ingevoerd die kan bijdragen aan het begrip van het element en zijn functie binnen de workflow.

Standaard events

Cancel end event

Enkel beschikbaar binnen de scope van een transactional subprocess. Dit type event stuurt een cancellation uit die vervolgens opgevangen wordt door een cancel catch boundary event dat vastgemaakt zit aan het subprocess. Het resultaat is dat het subprocess afgesloten wordt én dat alle compensation catch events binnen de scope van het subprocess getriggerd worden. Een uitgewerkt voorbeeld vind je in de sectie over compensations en cancellations.

Geen speciale eigenschappen voor dit type event.

Compensation catch start event

Hiermee vang je binnen de scope van een embedded subprocess een compensation op die uitgestuurd werd vanuit het hoofdproces. Binnen het embedded subprocess moet het compensation catch start event gedefinieerd zitten binnen een event subprocess. Een uitgewerkt voorbeeld vind je in de sectie over compensations.

Geen speciale eigenschappen voor dit type event.

Compensation throw end event

Hiermee stuur je een compensation uit die vervolgens opgevangen wordt door compensation catch events. Hier zijn twee mogelijkheden.

De compensation is niet verder geconfigureerd en verwijst dus niet naar een specifieke activiteit. Dit betekent dat alle compensation catch boundary events in scope getriggerd worden.
De compensation verwijst naar een specifieke activiteit. In dat geval wordt enkel het compensation catch boundary event gedefinieerd op die activiteit, getriggerd.

Eigenschap	Beschrijving
Wait for completion	Documentatie volgt.
Activity ref	Dropdown waar je een specifieke activiteit (binnen dezelfde workflow én waarop een compensation catch boundary event vastgeklikt zit) kan selecteren. Enkel die activiteit zal worden gecompenseerd.

Compensation throw intermediate event

Idem als hoger, met dat verschil dat de token verdergaat in de flow nadat alle opgeroepen compensaties uitgevoerd zijn.

Eigenschap	Beschrijving
Idem als hoger	Idem als hoger

Conditional catch intermediate event

Wanneer een proces token arriveert in een conditional catch intermediate event, wordt deze daar vastgehouden tot op het ogenblik dat de ingestelde conditie naar true evalueert. De conditie kan je instellen door middel van een workflow expressie of een script.

Eigenschap	Beschrijving
Variable name	Optioneel in te vullen. Standaard evalueert de engine de conditie telkens er iets wijzigt aan gelijk welke procesvariabele. Door hier een specifieke variabele in te stellen, kan je dit gedrag inperken en evalueert de engine de conditie enkel indien er iets wijzigt aan de hier opgegeven procesvariabele.
Variable events	Optioneel in te vullen, enkel als Variable name is ingesteld. Komma gesepareerde lijst van types wijzigingen. Mogelijke waarden zijn `create`, `update`, `delete`. Hiermee kan je bijvoorbeeld aangeven dat de engine de conditie enkel mag evalueren op het moment dat de opgegeven procesvariabele aangemaakt wordt.
Condition type	Expressie of script.
Expression	Bouw de condition via een workflow expression. Klik op de link voor meer info over syntax.
Script	Bouw de condition via een workflow script. Klik op de link voor meer info over syntax en detailinstellingen.

Conditional start event

Een conditional start event kan je op twee manieren gebruiken.

Om een nieuw proces (process instance) op te starten. Documentatie hierover volgt.
Om een event subproces op te starten. Dit type subproces start onmiddellijk op van zodra de conditie opgesteld in de expressie of het script naar true evalueert. Opgelet: dit heeft een effect op het hoofdproces waarbinnen dit subproces gedefinieerd zit.
1. Als het een interrupting conditional start event (volle lijn) is, dan worden alle onderling gelinkte tokens binnen het hoofdproces onmiddellijk gecancelled. Het hoofdproces stopt.
2. Als het een non-interrupting conditional start event (stippellijntjes) is, dan loopt het hoofdproces gewoon verder en het event subproces wordt er parallel mee uitgevoerd.

Eigenschap	Beschrijving
Idem als hoger	Idem als hoger

End event (leeg)

Geen speciale eigenschappen voor dit type event.

Error throw end event

Gebruik een error end event om een subproces af te sluiten en tegelijk een BPMN-error op te werpen. Deze error kan je opvangen via een intermediate error catch event die gedefinieerd zit op de boundary van je subproces.

Eigenschap	Beschrijving
Global error referenced	Naam + code van de BPMN-error.
Name	Naam van de BPMN-error die uitgestuurd wordt.
Code	Code van de BPMN-error die uitgestuurd wordt.
Message	Extra informatie die meegestuurd wordt met de error.

Escalation throw end event

Gebruik een escalation throw end event binnen de scope van een embedded subprocess of een called workflow. Deze stuurt een escalatie uit die opgevangen wordt via een escalation catch boundary event die op het bovenliggende niveau een alternatieve of bijkomende flow triggert.

Eigenschap	Beschrijving
Global escalation referenced	Naam en code van de escalatie die je uitstuurt.
Global escalation name	Naam van de escalatie die je uitstuurt.
Global escalation code	Code van de escalatie die je uitstuurt.

Escalation throw intermediate event

Idem als bij escalation throw end event. Een intermediate event consumeert de process token evenwel niet, maar geeft deze door zodat het proces verder loopt.

Eigenschap	Beschrijving
Idem als hoger	Idem als hoger

Escalation catch start event

Een escalation catch start event wordt gedefinieerd binnen een event subprocess en vangt een binnen het hogergelegen proces uitgestuurde escalatie op. Er bestaat een interrupting variant (volle lijn) die het hogergelegen proces afbreekt, en een non-interrupting variant (stippellijntjes) die het hogergelegen proces niet onderbreekt, en dus een parallele flow opstart.

Link catch intermediate event

Eigenschap	Beschrijving
Link name	Definieer zelf een key waarmee je een link intermediate catch event kan linken aan een link intermediate throw event.

Link throw intermediate event

Eigenschap	Beschrijving
Link name	Definieer zelf een key waarmee je een link intermediate throw event kan linken aan een link intermediate catch event.

Intermediate throw event

Geen speciale eigenschappen voor dit type event.

Message throw end event

End event dat tegelijk een message kan uitsturen.

Eigenschap	Beschrijving
Implementation	Dit bepaalt de wijze waarop een message wordt uitgestuurd. Mogelijke opties zijn een expressie, een Java Class, een delegate expressie, external of via een connector. Meer info vind je terug onder de sectie signals & messages.
Global message referenced	Key van de message die je uitstuurt.
Global message name	Naam of label van de message die je uitstuurt.

Meer info over messages.

Message catch intermediate event

Eigenschap	Beschrijving
Global message referenced	Key van de message die je opvangt.
Global message name	Naam of label van de message die je opvangt.

Meer info over messages.

Message throw intermediate event

Eigenschap	Beschrijving
Idem als hoger	Idem als hoger

Het effectief uitsturen van de message kan op verschillende manieren gebeuren. Hiervoor moet je

Meer info over messages.

Message catch start event

Indien je een workflow opstartbaar wil maken vanuit de frontoffice, heb je een message start event nodig.

Onder tabblad basis

Eigenschap	Beschrijving
Message key	Key die ingevoerd moet worden bij de dossiertype instellingen (zie `Message start event`).

Onder tabblad geavanceerd

Eigenschap	Beschrijving
Global message referenced	Zelfde als Message key in tabblad basis.
Global message name	Zelfde als Message key in tabblad basis.

Meer info over messages.

Signal throw end event

Eigenschap

Beschrijving

Global signal referenced

Key van de signal die je uitstuurt.

Global signal name

Naam van de signal die je uitstuurt.

Variables (in mapping)

Mogelijkheid om procesvariabelen over te brengen van het proces dat het signal uitstuurt (signal‑throwing process instance) naar alle processen die het signal opvangen (signal‑catching process instances).
De variabelen worden:

bij een Signal start event gezet op het moment dat het catching proces wordt opgestart;
bij een Signal intermediate catch event gezet net vóór de wait‑state wordt verlaten.

Drie manieren om variabelen door te geven:

Source: kopieert een bestaande procesvariabele van het uitsturende proces naar het ontvangende proces.
- Source: key van de procesvariabele in het uitsturende proces.
- Target: key van de procesvariabele die je wil creëren in alle ontvangende processen.
Source expression: berekent de waarde dynamisch via een expressie.
- Source expression: expressie die de waarde oplevert.
- Target: key van de procesvariabele die je wil creëren in alle ontvangende processen.
All: kopieert alle procesvariabelen in het uitsturende proces naar alle ontvangende processen (variables="all").
Deze mogelijkheid wordt ten stelligste afgeraden (bad practice).

Je kan meerdere mappings tegelijk gebruiken (bijv. variables="all" local="true" combineren met enkele expliciete source‑ en sourceExpression‑mappings).

Schakel de checkbox local in om de over te brengen variabelen te beperken tot de lokale variabelen van de execution die het signal throw event uitvoert (local="true" in de BPMN‑configuratie). Aan catching‑zijde worden de ontvangen variabelen ingesteld in de hoogst mogelijke variabele scope van het signal‑catching proces.

Signal catch intermediate event

Eigenschap	Beschrijving
Global signal referenced	Key van de signal die je opvangt.
Global signal name	Naam van de signal die je opvangt.

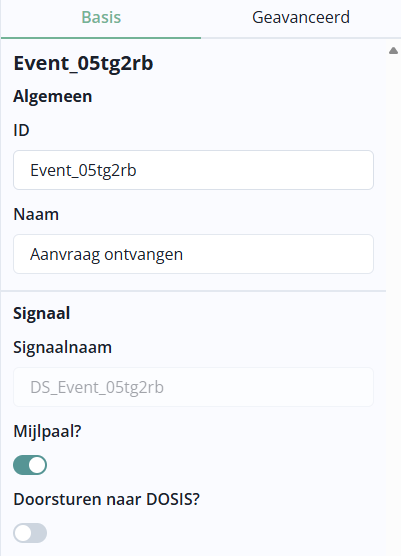

Signal throw intermediate event

Dit type event wordt aangestuurd door een Skryv template.

Tabblad basis

Eigenschap	Beschrijving
Signaalnaam	Key (unieke referentie) van het signaal.
Mijlpaal?	Boolean (ja of nee) die het signaal oppikbaar maakt door een mijlpaal in het dossier.
Doorsturen naar DOSIS?	Boolean (ja of nee) die het signaal oppikbaar maakt voor de DOSIS-connector. Indien ingeschakeld, worden een reeks DOSIS-velden beschikbaar waarvan er een aantal verplicht in te vullen zijn.
Agent identificatie	DOSIS-veld. Rijksregisternummer, KBO-nummer of V-code van de betrokken partij. De standaardwaarde veronderstelt dat inloggegevens werden opgehaald in een vorige stap in de BPMN.
Agent toegangsrecht	DOSIS-veld. De defaultwaarde is ‘Raadpleger’. Geef eventueel een applicatiespecifiek IDM-toegangsrecht op.
IPDC-code	DOSIS-veld. Dit is de IPDC-code die aansluit bij jouw proces. Controleer of deze code wel geactiveerd is voor eGovFlow DIY.
Status Vlaamse fase	DOSIS-veld. Fase in de levenscyclus van het dossier. Zie Vlaamse Fasen. Mogelijke waarden: `Samenstelling`, `Behandeling`, `Beslissing`, `Uitvoering`, `Afgerond`.
Status Vlaamse code	DOSIS-veld. Gedetailleerde statuscode binnen de fase. Zie Vlaamse Codes. Voorbeelden: `Aangevraagd`, `InBehandeling`, `Goedgekeurd`, `Geweigerd`. Let op: technische codes bevatten geen spaties of trema's (bv. `Geinitieerd`, niet `Geïnitieerd`).
Status detailbeschrijving	DOSIS-veld. Optionele bijkomende beschrijving voor de status.
Status actie	DOSIS-veld. Indien actie vereist is, optionele aanduiding welke actie verwacht wordt van de burger of onderneming.
Dossiernaam	DOSIS-veld. Leesbare naam van het dossier, zichtbaar voor de burger in Mijn Burgerprofiel. Bv. `Bossubsidie Molenstraat`, `Jobbonus 2024`.
Contact naam	DOSIS-veld. Naam van de dossierbeheerder of contactpersoon. Zichtbaar voor de burger als aanspreekpunt bij vragen.
Contact dienst	DOSIS-veld. Dienst of afdeling verantwoordelijk voor het dossier.
Contact telefoon	DOSIS-veld. Telefoonnummer van de dossierbeheerder.
Contact e-mail	DOSIS-veld. E-mailadres van de dossierbeheerder.
Contact website	DOSIS-veld. Website met meer informatie over de dienstverlening. (De URL dient te starten met http:// of https://)

Tabblad geavanceerd

Eigenschap	Beschrijving
Idem als hoger bij signal throw end event	Idem als hoger bij signal throw end event

Signal catch start event

Eigenschap	Beschrijving
Global signal referenced	Zie hoger bij signal catch intermediate event
Global signal name	Zie hoger bij signal catch intermediate event

Start event (leeg)

Geen speciale eigenschappen voor dit type event.

Een workflow of subproces mag één en slechts één leeg start event hebben. Dit is waar de process token ontstaat bij het opstarten van het proces of subproces.

Terminate end event

Geen speciale eigenschappen voor dit type event.

Op het ogenblik dat hier een process token arriveert, wordt het volledige proces afgesloten, ongeacht of er zich nog andere onderling gelinkte process tokens in het proces bevinden.

Timer intermediate event

Dit event houdt de process token vast tot op het ogenblik dat aan een bepaalde tijdsconditie voldaan is, bijvoorbeeld het bereiken van een specifieke datum en tijdsstip, het verlopen van een timer (tijdsduur) of cyclisch (om de zo veel tijd). Klik hier voor meer info over timers en hoe je die precies definieert.

Tabblad basis

Eigenschap	Beschrijving
Timer type	Mogelijke opties: `datum`, `datumexpressie`, `duurtijd`, `gelimiteerde cyclus`, `ongelimiteerde cyclus`
Timer definition	Instellen van de timer.

Tabblad geavanceerd

Als je de eigenschappen onder het tabblad basis hebt ingevuld, staan onderstaande eigenschappen automatisch ook ingevuld.

Eigenschap	Beschrijving
Timer definition type	Mogelijke opties: `date`, `duration`, `cycle`
Timer definition	Effectieve definitie van de timer, bijvoorbeeld `R/PT20S` (herhaal om de 20 seconden).

Timer start event

Eigenschap	Beschrijving
Zie hoger	Zie hoger

Boundary events

Interrupting boundary events

Cancel catch boundary event

Een cancel catch boundary event kan je enkel vastklikken op een transactional subprocess. Dit event vangt een binnen het subprocess uitgestuurde cancellation op en creëert een token die een alternatief pad binnen de workflow activeert. Bijzonder is dat een cancel catch boundary event niet alleen het transactional subprocess afbreekt, maar tegelijk ook alle compensation events binnen dit subprocess triggert. Klik hier voor een uitgewerkt voorbeeld.

Geen speciale eigenschappen voor dit type event.

Compensation catch boundary event

Dit event vangt een uitgestuurde compensatie op en creëert een token die doorgegeven wordt aan een bijkomende taak met als functie het terugdraaien (compenseren) van de actie uitgevoerd door de taak waarop het event gedefinieerd zit. Klik hier voor een uitgewerkt voorbeeld.

Geen speciale eigenschappen voor dit type event.

Conditional catch boundary event

Op het ogenblik dat de hierin gestelde conditie naar true evalueert, wordt de activiteit (taak of embedded subproces) waarop dit boundary event vastgemaakt zit, gecancelled. Het proces loopt dan verder via de uitgaande flow van het event.

Eigenschap	Beschrijving
Idem als hoger	Idem als hoger

Error catch boundary event

Definieer een error intermediate catch event als boundary op je subproces of taak om de daaruit voortkomende BPMN-errors op te vangen.

Eigenschap	Beschrijving
Global error referenced	Naam + code van de BPMN-error die je opvangt.
Name	Naam van de BPMN-error die je opvangt.
Code	Code van de BPMN-error die je opvangt.
Code variable	Definieer de procesvariabele waarin je de code van de opgevangen BPMN-error noteert.
Message variable	Definieer de procesvariabele waarin je de message van de opgevangen BPMN-error noteert.

Escalation catch boundary event

Dit event vangt een escalatie op die vanuit een lager niveau (embedded subprocess of called workflow) uitgestuurd werd. Het interrupting escalation catch boundary event zorgt ervoor dat dit lager gelegen proces afgesloten wordt. Het proces loopt verder via de uitgaande flow van het boundary event. Klik hier voor een uitgewerkt voorbeeld.

Eigenschap	Beschrijving
Global escalation referenced	Naam + code van de escalatie die je opvangt.
Global escalation name	Naam van de escalatie die je opvangt.
Global escalation code	Code van de escalatie die je opvangt.
Escalation code variable	Definieer de procesvariabele waarin je de code van de opgevangen escalatie noteert.

Message catch boundary event

Eigenschap	Beschrijving
Zie hoger	Zie hoger

Signal catch boundary event

Eigenschap	Beschrijving
Zie hoger	Zie hoger

Timer boundary event

Eigenschap	Beschrijving
Zie hoger	Zie hoger

Non-interrupting boundary events

Conditional catch boundary event

Op het ogenblik dat de hierin gestelde conditie naar true evalueert, loopt de activiteit (taak of embedded subproces) waarop dit boundary event vastgemaakt zit, gewoon verder, maar wordt er een bijkomende process token gecreëerd die verder loopt via de uitgaande flow van het boundary event.

Eigenschap	Beschrijving
Idem als hoger	Idem als hoger

Escalation catch boundary event

Dit event vangt een escalatie op die vanuit een lager niveau (embedded subprocess of called workflow) uitgestuurd werd. Het non-interrupting escalation catch boundary event sluit het lager gelegen proces niet af. Een bijkomende proces token loopt nu verder via de uitgaande flow van het boundary event. Klik hier voor een uitgewerkt voorbeeld.

Eigenschap	Beschrijving
Idem als hoger	Idem als hoger

Message catch boundary event

Eigenschap	Beschrijving
Zie hoger	Zie hoger

Signal catch boundary event

Eigenschap	Beschrijving
Zie hoger	Zie hoger

Timer boundary event

Eigenschap	Beschrijving
Idem als hoger	Idem als hoger
