Wat is een event?

Definitie

Een event is een BPMN element dat een toestand of status binnen de workflow weergeeft. Afhankelijk van hun positie binnen de workflow kunnen we onderscheid maken tussen start events, intermediate events en end events. Afhankelijk van het gewenste gedrag kun je verschillende event types hebben die je kunt configureren door middel van event eigenschappen.

Symbool

Een event wordt weergegeven door een cirkel.

Boundary events

Naast de standaard events die je als losstaande elementen in de BPMN-workflow kan opnemen, zijn er ook boundary events die je kan toevoegen op een taak of subproces. Ook hier heb je keuze tussen verschillende event types die je kunt configureren door middel van event eigenschappen. Specifiek voor boundary events zijn er twee subcategorieën.

Interrupting boundary events	Non-interrupting boundary events
Annuleert en verwijdert de taak of het subproces.	De taak of het subproces gaat gewoon verder.
Doorlopende lijnen	Stippellijnen

Voorbeelden

Voorbeeld 1

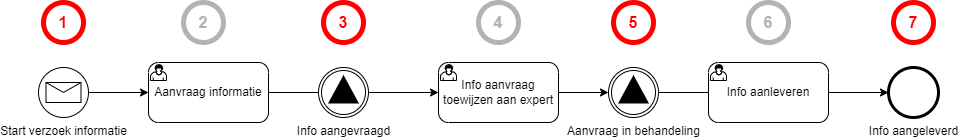

In de workflow hieronder wordt een procedure voor de aanvraag van informatie weergegeven. Er zijn vier events gedefinieerd.

Message start event. De frontoffice gebruiker klikt op de startknop en triggert het 'Start verzoek informatie' event. Het dienstverleningsproces wordt geactiveerd.
De frontoffice gebruiker formuleert een specifieke aanvraag.
Signal intermediate throw event. De process token passeert doorheen het event 'Info aangevraagd'. Het uitgestuurde signaal kan je gebruiken om de aanmaak van een mijlpaal te triggeren.
De dossierbehandelaar beslist welke expert het meest geschikt is om de aanvraag te beantwoorden.
Signal intermediate throw event. De process token passeert doorheen het event ‘Aanvraag in behandeling’. Het uitgestuurde signaal kan je gebruiken om de aanmaak van een mijlpaal te triggeren.
De expert verstrekt de informatie.
End event. De procedure eindigt in het event ‘Info aangeleverd’.

Voorbeeld 2

Documentatie in opbouw.

Voorbeeld 3

Documentatie in opbouw.
